CAD - Auto CAD・JW-CAD

CAD利用技術者試験1級(機械)

cadの機械 資格

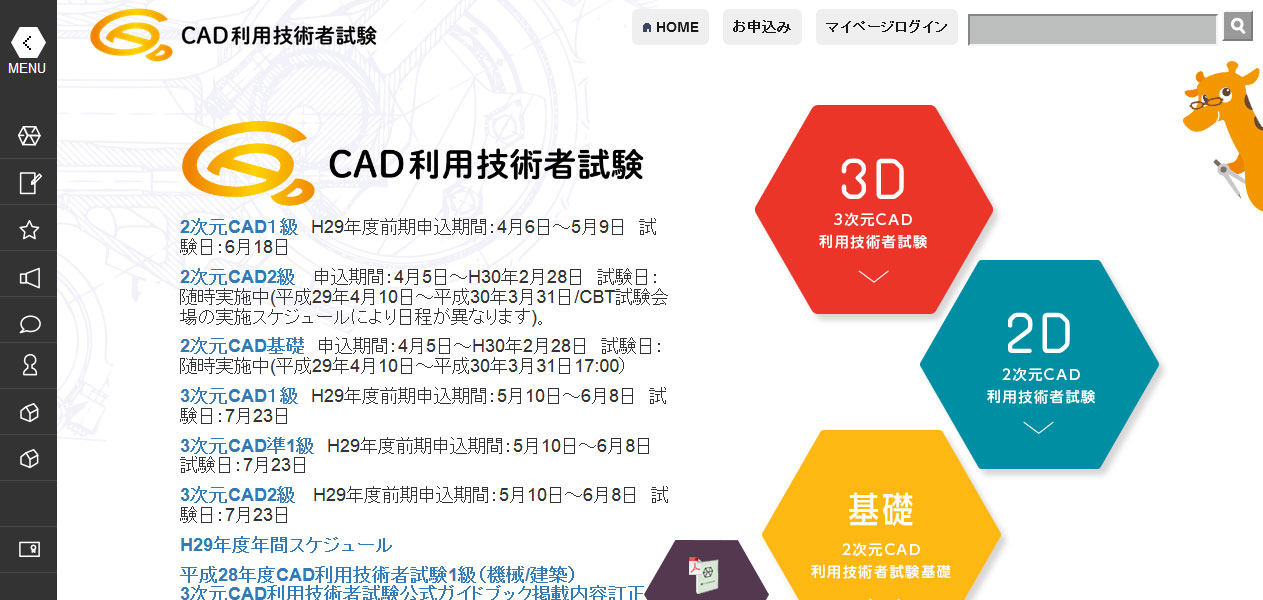

一般社団法人コンピュータソフトウェア協会(CSAJ)が行っているCAD資格試験です。数あるCAD資格試験の中でも最も規模が大きい資格試験で、 企業からの信頼性も厚く就職活動では履歴書に書いてあると有利に働きます。

1級(機械)資格は、CADシステムを操作できるだけではなく、設計の補助業務を担い、将来設計者やオペレーターの管理業務の就職を目指す方におすすめの資格試験です。CAD利用技術者試験には3種類があります。基礎・2次元(2D)・3次元(3D)と別れております。

2次元分野(2D)は1級と2級のレベルがあります。更に1級は建築・機械・トレースの3分野から選ぶ形になります。1級機械資格は機械系のCADシステムを利用し、主として機械設計・製図関係の業務に従事し、1年以上の就学・就職経験を有する者を想定して行います。CADシステムを操作できるだけではなく、設計の補助業務を担い、将来、設計者やCADオペレーターの管理業務の就職を目指す方が合格者像です。

資格取得後は、設備会社、機械メーカー、工場などでCADオペレーターへの就職・転職に有利になります。※1級の受験には事前に2級の資格取得が必要です。

CAD利用技術者試験1級(機械)ってどんな試験?

1級試験は実技問題と実学科問題が実施されます。下表のように 実技はCADシステムを使用した作図問題(解答データを保存したフラッシュメモリを提出)、学科は機械分野の専門知識を問う問題です。資格合格には実技と学科それぞれで50%以上、全体で70%以上正解することが合格基準になっています。

合格率は全国平均で30%~50%の間になっており難易度が決して低い資格ではありません。CADオペレーターとして就職を考えたときにこの資格取得できれば知識と技能の両方の証明ができるようになるので就職のためにも重要な資格と言えます。

試験時間 80分
勉強・学習期間 6か月~12か月
難易度 ★★★★☆
合格率 平成28年前期46.90%
試験代 15,000円+消費税

●実技試験内容

CAD操作の正確性や速さ図面を理解する力が問われます。豊富なCADの作図機能や編集機能に習熟する必要があります。特に機械図面特有の曲線を滑らかにつなぐ図形の作図では簡単そうに見える図形でもその成立条件や特質を利用した寸法しか与えれない場合もあります。これはオペレーターとして重要な能力です。

・機械図面の編集問題 CADの編集機能として移動・複写、回転、対称、拡大、縮小など多くのコマンドが用意されております。それらを利用して短時間で図形を処理する必要があります。
・機構の運動解析 CADの操作によって簡単な機構の運動を解析する問題です。機構の運動をしっかり把握して理解する能力とその運動をCADで表すための技術が必要になります。
・立体の投影図・展開図問題 立体から投影図または展開図を作成します。実務の基本的な能力を総合的に問われます。
・文章や参考図による作図問題 文章や参考図から作図条件を指示する問題です。例えば機械部品のカタログやJIS規格表から作図条件を指示します。文章や参考図を正確に読み取る能力が必要になります。

【機構部品の作図】
リンク機構、カム機構

【投影図からの作図】
第三角法

【適切な数値(カタログ、要目表など)からの作図】
機械要素部品
※ファイルは、DXFフォーマットで保存すること。

●学科問題内容

・機械製図および機械要素の問題 機械製図の基本や機械要素の製図並びにその関連知識についての筆記問題になります。
・設計や加工を考えたCAD製図の問題 実務的なCAD製図の技能を問うために機械設計の考え方や加工方法を含めた応用問題を出題します。

【機械製図の知識】
機械製図の基本、材料、公差とはめあい、幾何公差、表面性状、加工方法、機械要素

ソフトキャンパスでCADを習うと何がいいの?

CAD利用技術者試験をマンツーマンで!

【県内唯一のマンツーマン授業】
ソフトキャンパスの講座は全てマンツーマン(1対1授業)で行っております。マンツーマンなので受講生一人一人の個性や進捗、理解度などが把握しやすくなります。そのため一人一人に対して画一的でない適切なアドバイスが可能となっております。知りたいことわからないことなど少しずつ人によって違うので効率的に学習していくことができます。

また授業を行うのは経験豊富なプロのCAD講師です。資格取得のための試験対策だけでなく実務的な要素も取り入れて資格取得の先にある就職を見据えた授業を行っております。現場ですぐ通用するCADオペレーターの育成に力を入れております。

【自由にCADが使えるフリースペース】
授業で習った操作を復習をしないと不安だという方もご安心ください。ソフトキャンパスにはフリースペースと呼ばれる自習スペースがございます。
CADは企業用のソフトなのでとても高価です。ものによっては何十万以上するものもあります。それを個人で購入するにはハードルが高いです。そのため自由にCADをお使いいただける自習スペースをご用意しております。CADは操作を繰り返さないと慣れていきません。試験対策もまずは触ることです。またCADオペレーターには操作の速さも求められます。フリースペースを使用していただき操作力を身に付けていくことが可能です。

【普段の環境で受験可能】
ソフトキャンパスはCAD利用技術者試験会場でもあります。普段から慣れている環境そのままで試験を受験することができます。

■スクールでの勉強期間はどれくらい?

CAD利用者技術試験1級の試験を取得するまでおよそ6か月~12か月くらいのスクールでの勉強期間が必要です。1級の試験を受験するためには2級の試験を合格している必要があります。2級ではCADに関わるあらゆる知識が問われます。その上でCADオペレーターとして就職するために実務でも通用する操作力を練習していく必要があります。

■どんなCADソフトで受験できるの?

CAD利用技術者試験はCADソフトが限定されているわけではありません。基本的にはどのCADソフトでも受験が可能で資格取得できます。DXF(2000/2004/2007)といういずれかのデータ形式で保存できれば対象のソフトとなっております。ソフトキャンパスでは下記の3つのCADソフトで受験することが可能となっております。

【AutoCAD】
Autodesk(オートデスク)株式会社が開発する汎用のCADソフトウェアです。建築・機械・土木など用途を問わず広く業界で使用されております。

【JW-CAD】
Jw_cad は無料で手に入るフリーのCADソフトです。主に建築業界でよく使用されるソフトになっており、3D-CADは描くことができません。ですが無料なので様々な企業で採用されており広く普及しております。

【VectorWorks】
デザイン事務所などでよく使われるソフトでインテリアデザイン・店舗設計・住宅設計などの企業で使用されている頻度が高いソフトです。他のCADソフトと異なりデザイン性が強いソフトとなっております。3Dも描くことができます。

CAD利用技術者試験1級(機械)資格取得した人に聞いてみました!

ソフトキャンパスでCAD利用技術者1級(機械)の資格取得した方、就職を決めた方にお話しを伺いました。

なぜCAD利用技術者試験1級(機械)を勉強したのですか?

転職のためにCADの勉強を始めました。勉強してみると、CADソフトの操作だけでなく、製図の知識や数学の問題まででてきて想像以上に大変でした。 でも、絶対に1級を取る!と決めて頑張った結果、資格取得することができました。学校に通うための費用、認定資格が本当に取れるのかなど不安はありましたが、先生の丁寧な説明で納得してから始めることができ、感謝しています。履歴書に書ける資格が取れてとても嬉しいです。スキルを身に着けたことで自分に自信もつきました!

なぜCAD利用技術者試験1級(機械)を勉強したのですか?

もともと設計の仕事に興味がありました。年齢のこともあるし、挑戦するなら今しかないと思い、ソフトキャンパスでの受講を決意しました。 1級までの道のりは長かったし大変でしたが、AutoCADを使えますと自信を持って言えます。まずは派遣からでも、cadオペの仕事を頑張ってみようと考えています。就職にもとても役立ちました。ありがとうございました。

CAD関連資格は?

CAD系にも様々な資格試験があります。取得すればもちろん、就職活動の際に履歴書に書くことができます。

取得できる資格

  • CAD利用技術者基礎試験
  • CAD利用技術者試験2級
  • CAD利用技術者試験1級(トレース)
  • CAD利用技術者試験1級(建築)
  • CAD利用技術者試験1級(機械)
  • 3次元CAD利用技術者試験2級
  • 3次元CAD利用技術者試験準1級
  • 3次元CAD利用技術者試験1級
  • 建築CAD検定試験3級
  • 建築CAD検定試験2級
  • 建築CAD検定試験準1級
  • CADアドミニストレータ試験

対象ソフト

  • AutoCAD(オートキャド)
  • JW-CAD(ジェイダブリュキャド)
  • VectorWorks(ベクターワークス)
